Climatisation Multi Split

Schéma du fonctionnement d’un Multi split

Un climatiseur multi split est LA solution économique et esthétique, pour réguler la température que vous désirez avoir, chez vous ou dans votre entreprise.

Simple d’installation, il permet de rafraîchir, ou de chauffer, plusieurs pièces, à des températures différentes, ou de l’utiliser seulement dans la pièce où vous êtes.

Un climatiseur multi split est composé d’une unité extérieure, et de plusieurs unités intérieures, reliés par un câble électrique, un tuyaux d’évacuation et un câble de liaison frigorifique.

Vous avez deux possibilité pour l’installer :

  • Utiliser un faux plafond pour relier faire passer les câbles et les tuyaux de l’unité extérieure aux unités intérieure.
  • Faire passer les câbles et tuyaux à l’extérieur de la bâtisse pour relier les unités entre elles.

Fonctionnement Multi split



L’installation d’un climatiseur multi split

Le matériel d’installation

  • Le nombre d’unité intérieure que vous voulez installer : Ce sont les éléments, de votre multi split, que vous allez fixer sur vos plaques de fixations. Vous allez relier ces éléments à votre unité extérieure. Ceci fait, ils diffuseront un air frai ou chaud, celons votre convenance. Toutes ces unités fonctionnent indépendamment les unes des autres.
    installation climatiseur multi split
  • Plaques de fixations des l’unités intérieures : Ce sont les plaques que vous allez fixer aux murs de chaque pièce, où vous voulez installer votre climatisation, pour y fixer les unités intérieures.
    fixations pour climatiseur multi split
  • L’unité extérieure du mono-split : Compresseur du gaz frigorifique, c’est l’élément qui se placera à l’extérieur de votre domicile ou de votre lieu de travail. C’est cet élément qui sera relié aux unités intérieures. Il permettra de « fabriquer » la chaleur et le froid qui seront diffusés, à votre convenance, par les unités intérieures.
    condenseur climatiseur multi split
  • Le câble de liaison frigorifique : C’est grâce à ce câble que la fraîcheur serra diffusé. Il fait la liaison entre l’unité extérieure et les unités intérieures.
    liaison frigorifique unité intérieure et extérieure
  • Boîtier multi-branchement : Permet de fixer plusieurs liaisons frigorifiques à l’unité extérieure.
    liaison frigorifique unité intérieure et extérieure
  • Tube d’évacuation des condensats : ce tuyaux va permettre d’évacuer la condensation stocké dans vos unités intérieures.
    tuyaux d'évacuation condenssation
  • Le câble électrique : permet le fonctionnement de votre matériel.
    câblage électrique multi split
  • Les coupleurs rapides : permet de « coupler » la liaison frigorifique à vos unités.
    coupleur liaison frigorifique
  • Isolants : élément qui doit recouvrir l’ensemble des câbles et tuyaux. C’est un élément très important, qui joue sur la duré de vie de votre installation, et vous protégera d’une éventuelle électrocution.
    isolant électrique

Les étapes d’installation d’un climatiseur multi split

INSTALLATION UNITES INTERIEURES

En fonction de la capacité de vos climatiseurs et de la taille de vos pièces, il sera nécessaire d’installer plusieurs unités centrale dans la même pièce. Mais cela ne concerne que les très grandes surfaces, en général, nous installons une unité intérieure par pièce. En effet, certain climatiseurs (Daikin par exemple), peuvent rafraîchir ou chauffer jusqu’à plus de 55m²

partie interieure multi split climatisateur

Avec faux plafond

Pour une installation avec faux plafond, vous pouvez placer vos unités intérieures sur n’importe quel mur, en s’assurant tout de même qu’il puisse supporter la charge de votre matériel.

Elles devront néanmoins être installé à 2 mètres du sol, rien ne doit se trouver devant : meuble, canapé, rideaux…

Sans faux plafond

Sans un faux plafond, vous devrez, dans la mesure du possible, installer vos clims sur un mur donnant sur l’extérieur. Ce mur doit pouvoir supporter le poids du climatiseur.

Vous devrez les installer à 2 mètres du sol au minimum et 3 mètres au maximum, en faisant bien attention de ne jamais placer quoi qu ce sois devant.

1. Installation des plaques

Avant d’installer quoi que ce soit, il faut toujours penser à protéger les meubles, d’une bâche, de journal ou d’un tissus. La fini poussière du perçage, pour le passage des câbles et tuyaux de votre climatiseur multi split, peut s’immiscer partout.

Avec un mettre, positionner la plaque au moins à 15 CM de tout objets ou murs, et avec le niveaux à bulles, vérifier que la plaque soit bien droite.

A l’aide des trous présent sur la plaque, tracer au crayon l’emplacement des trous à percer. Vérifier que l’embout de la peseuse soit la même que la largeur des chevilles, percer le mur et placer les chevilles dans les trous à l’aide d’un marteau.

Placer la plaque au mur et visser là.

2. Raccord

Avec faux plafond

Enlever une plaque du faux plafond.

Vous aller faire tous les trous par lesquels les câbles vont se raccorder. Tous les câbles partant des unités intérieures vont devoir rejoindre l’unité extérieure. Les unités intérieures ne sont pas à relier entre elles !

Vous ferrez vos trous à sur le mur placé au dessus du faux plafond.

Pour percer le trou dans chaque mur extérieur, qui rejoindrons l’unité extérieure, munissez vous d’une perceuse avec une mèche de 11mm, puis à l’aide d’une carotteuse, d’un diamètre de 60 cm, faire la galerie.

Sans faux plafond

C’est la partie la plus délicate. il va falloir faire attention à ce que le trou que vous allez faire ne se voit pas après la pose de l’unité intérieure.

Vous allez percer le petit avant trou, d’un diamètre de 11mm, puis à l’aide d’une carotteuse, de 60cm, vous percerez le trou définitif.

Vous pouvez incliner la peseuse vers le bas extérieur, ce qui permettra à l’eau de condensation de s’écouler plus facilement. Penser à bien nettoyer le trou avant toute autre opération !

3. Passage des câbles et tuyaux

o Brancher la liaison frigorifique
Il faut tout d’abord placer les coupleurs sur les câbles frigorifiques. Faites très attention à ce que les joints soit bien placé sur les coupleurs, sans ça, il y aura des fuites! essuyer les à l’aide d’un chiffon sec.

Visser manuellement 2 coupleurs sur 2 extrémité de la liaison frigorifique (situé du même côté), puis les visser sur les sorties au dos de l’unité intérieure. Enfin, serrer fermement avec une clef.

o Branchement du câble électrique (ATTENTION : Ne mettez pas le climatiseur sur tension, tant que vous n’avez pas fini l’installation !!)
Sur la façade, vous ouvrirez un petit volet, vous passerez le câble électrique à l’arrière du climatiseur pour le faire sortir à l’avant. Insérer les pôles des câbles aux bons emplacement (sur les mêmes couleurs), faites bien attention à ce qu’aucun câbles ne soit en contact ! Caché les câbles restant dans du scotch isolant.

o Tube à condensats
Très simplement, brancher ce tube à l’arrière du mono split.

Avec faux plafond

o Placement
Relier les câbles les uns aux autres, puis placez les dans le faux plafond, puis faites les passer dans les trous dans le faux plafond.
A l’extérieur, coller la bande isolante sur l’ensembles des câbles à l’intérieur du trou.

Sans faux plafond

o Placement
En aillant au préalable relié les câbles entre eux, vous allez passer les câbles dans le trous fait plus haut, en faisant attention de ne pas les abîmer.
Recouvrez les câbles dans le trous par la bande d’isolation.

INSTALLATION UNITE EXTERIEURE

Cette unité extérieure est fixée, verticalement, à l’abri des forces naturelles, sur un socle ou des supports anti-vibration, en bas ou en haut de vos murs. Vous pouvez l’installer à l’intérieur de 4 écrans acoustiques.

unité extérieure multi split

1. Installation des câbles et tuyaux

o Raccorder la liaison frigorifique
Près avoir bien placer la câbles sur le mur, visser à la main, puis serré avec une pince, les coupleurs sur l’unité extérieur, pour raccorder de la même manière la liaison frigorifique.

o Raccord des câble électrique (ATTENTION : le climatiseur ne doit pas être mis sur tension, tant que l’installation n’est pas terminée)
Derrière le petit volet, situé sur le côté de votre unité extérieure, vous trouverez l’emplacement pour les fils électriques. Placer les dans les bornes de même couleurs (un fil par borne !), et isolez les fils restant avec du scotch isolant.

Dernière vérification

Avant tout branchement, vérifier que la condensation s’effectuera bien et versant un peu d’eau dans le collecteur de l’unité intérieure.

A l’aide d’un manomètre, vous pouvez vérifier de l’étanchéité de votre installation !

Mise en route

Vous pouvez dévisser délicatement les embout de l’unité extérieure pour libérer le liquide frigorifique dans les tuyaux.

Vous pouvez désormais brancher à la prise votre climatiseur mono split !

COMPARATIF DE PUISSANCE DES CLIMATISEURS MULTI SPLIT

​PUISSANCE ​Surface ​MARQUE — MARQUE intermédiaire MARQUE ++ ​PRIX
Moins de 2,5KW < 25M² ALTECH FUJITSU ​DAIKIN ​569 à 1 839 €
De 2,6 à 3,5KW < 25M² ALTECH ​FUJITSU ​DAIKIN ​549 à 1 989 €
De 3,5 à 4,5KW < 25M² à 35M² ​TOSHIBA FUJITSU FUJITSU ​890 à 1 989 €
De 4,6 à 5KW 35 à 55M² ALTECH ​MISUBISHI ​DAIKIN ​889 à 2590 €
De 5,1 à 6KW 45 à 55M² ​DAIKIN ​MISUBISHI ​DAIKIN ​1 229 à 2 039 €
De 6,1 à 7KW 55 à 65M² ​DAIKIN ​PANASONIC ​PANASONIC ​1 590 à 2 049 €
A partir de 7,1 > 65M² FUJITSU ​PANASONIC ​PANASONIC ​2 059 à 2649 €

Nos travaux d’installation de climatisation multi-split

Multi split haut de gamme Mitsubishi

Exemple d’installation de deux splits intérieurs et d’un bloc extérieur Mitsubishi pour un cabinet dentaire.

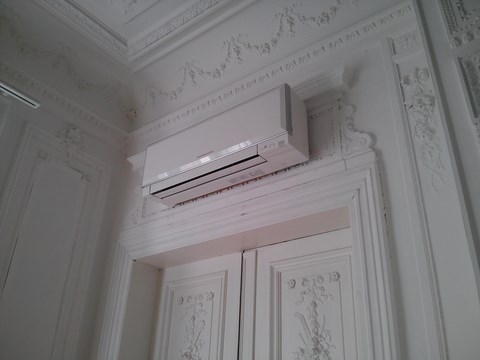

climatisation multi split installation

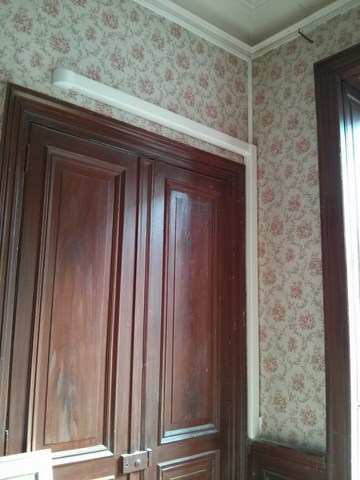

finitions climatisation

Installation de quatre splits Mitsubishi

Voici un exemple d’une de nos installations de climatiseur multi-split. Cette installation a été réalisée avec 4 split intérieurs et un bloc extérieur de la marque Mitsubishi, dans un cabinet médical.

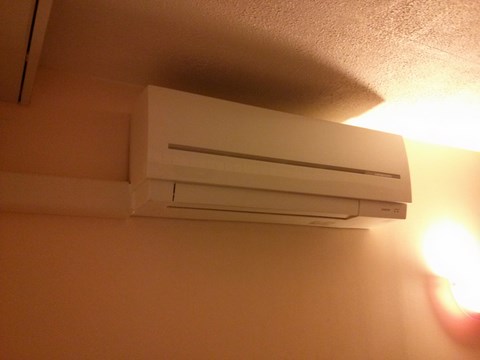

climatisation Mitsubishiclimatisation multi split

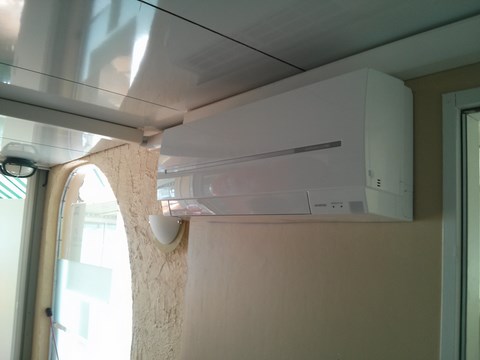

unité intérieure climatisationinstallation climatisation

unité extérieure climatisation
